一、襯四氟磁翻板液位計原理：
磁翻版液位計主要是根據磁耦合作用原理和浮力原理來實現液位或界位的檢測，如圖 所示。在非磁性腔體內，裝有一個磁性浮子，該浮子始終懸浮于液面或界面上，浮子的位置隨儲罐液位的變化而同步改變。腔體外連著一個指示器，該指示器為一真空密封玻璃管，內裝有磁飛標或磁翻板指示器，與腔體內的浮子通過磁耦合作用相互吸引并同步變化，指示出腔體內浮子的相應位置，即液面或界面的高度，從而實現液位或界位的同步指示。
二、主要技術指標：
測量范圍：300～5000㎜（超過5000mm時可特殊訂制）
顯示精度：±10mm；
工作壓力：不銹鋼內襯PTFE：≤ 2.5MPa；
不銹鋼內襯PP：≤ 1.0Mpa
(我公司zui高壓力可做25Mpa, 詳見高溫高壓型儀表)
介質溫度：不銹鋼內襯PTFE：-20~200℃；
不銹鋼內襯PP：-20~90℃
介質密度：≥.0.5g/cm3；
介質密度差：≥.0.15g/cm3（測量界位）
介質粘度： ≤0.4Pa·S；
過程連接：DN20/25 PN1.0 (執行標準HG20592~20635-97)，如需其它標準可按客戶要求制造。
接液材質： PTFE、PP；（按介質化學性質及使用溫度壓力選擇）；
浮子材質：PTFE、PP、不銹鋼襯PTFE等
三、襯四氟磁翻板液位計選型：
型號 | 代碼 | 說明 |
XW-UHZ-519/529 | 磁翻板液位計（鑫旺儀表） | |
液位計類別 | 0 | 翻板指示 |
1 | 電遠傳帶翻板 | |
液位計型號 | 0 | 基型 |
W | 保溫型 | |
D | 插入型 | |
J | 耐腐型 | |
S | 防霜型 | |
Z | 保溫耐腐型 | |
Y | 插入耐腐型 | |
報警控制 | 0 | 無報警 |
1 | 帶上限 | |
2 | 帶下限 | |
3 | 帶上下限 | |
浮子材質 | P | 不銹鋼 |
L | 防銹鋁 | |
T | 鈦 | |
S | PVC塑料 | |
F | 氟塑包裹 | |
主體材質 | P | 不銹鋼 |
L | 防銹鋁 | |
T | 鈦 | |
S | PVC塑料 | |
F | 氟塑管 | |
PF | 內襯四氟 | |
PP | 內襯丙烯 | |
PE | 內襯乙烯 | |
連接法蘭 | DN | 表一 |
介質溫度 | 表二 | |
實際使用壓力 | 表三 | |
介質比重 | 要注明 | |
訂貨長度 | 要注明 | |
/B | 防爆型 |

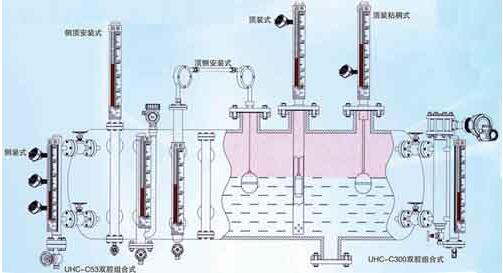

四、安裝和維護：
1、液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。
2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。
3、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
我公司真誠希望與各單位建立長久穩固的業務關系，并積極供應各種規格型號的鑄造機產品，以質優價廉的產品及優質的售后服務為業務單位的發展貢獻力量。
☆ 竭誠為顧客提供質量穩定的產品和滿意的售后服務。 ☆ 在保證產品質量的前提下，盡量低價合理供應。
☆ 按國標或行標組織生產，產品質量確保符合要求，在正確使用的情況下，使用壽命不低于其它同類產品。
☆ 協助顧客科學、合理地選擇產品類型、規格型號。
☆ 我方對出廠的產品，保證提供維修零配件，我方擁有規模龐大的易損件及零部件倉庫，常年為國內外用戶提供設備維修、保養所需零配件。
☆ 及時供貨，正常情況下6個工作日以內送達，特殊情況下根據客戶需要進行商定。
☆ 產品在用戶使用過程中，出現質量問題，在接到用戶通知后，24小時內給予書面答復或派服務人員直接趕到用戶現場服務，并堅持做到故障不排除服務人員不撤離現場。
☆ 設備安裝調試完畢，驗收合格后，由供方技術人員對用戶設備操作及維護人員進行一周以上的技術培訓及使用維修保養培訓。
